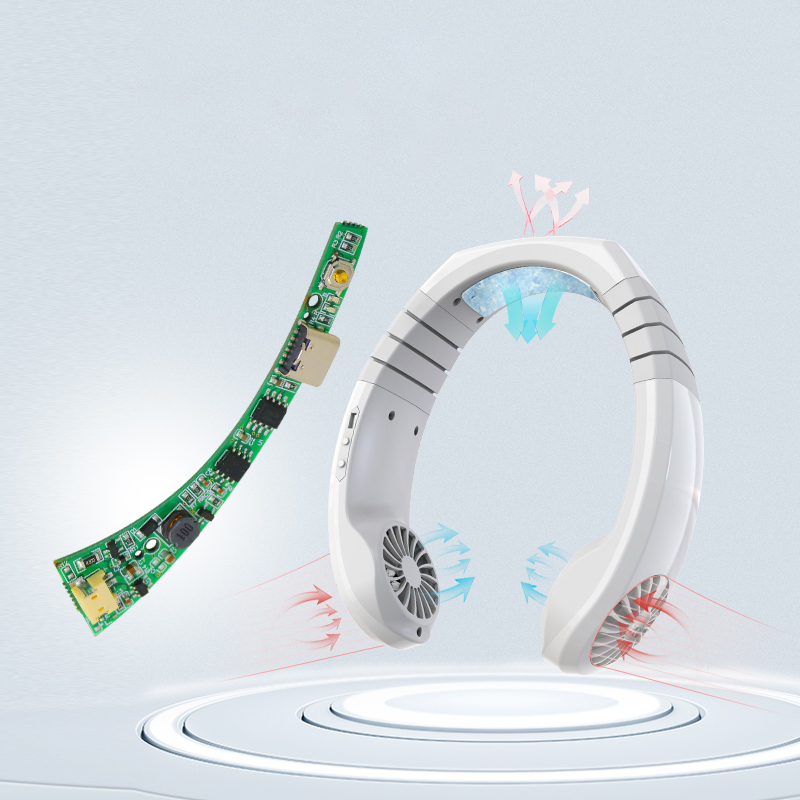

挂脖风扇PCB方案

功能描述:
1、 第一次短按开关,开启低档工作模式,风扇低速转动。
2、 第二次短按开关,开启中档工作模式,风扇中速转动。
3、 第三次短按开关,开启高档工作模式,风扇高速转动。
4、 第四次短按开关,开启自然风模式:在低档、中档、高档之间循环工作,每个档位工作时间为 30S,一直循环。
5、 TYPE-C 充电时指示灯亮红色,充满亮蓝色。
6、 电池电压低于 3V 关机。
7、 工作时过流保护及空载保护。
TYPEC 充电:输入 5V2A (max),电池端 1A (max) 待机电流:小于 10uA
风扇电压:12V;
步进电机电压:5V 低电提示:低于 6.4V 蓝灯闪烁,低于 6V 自动关机
指示灯:充电红灯,风扇档蓝灯

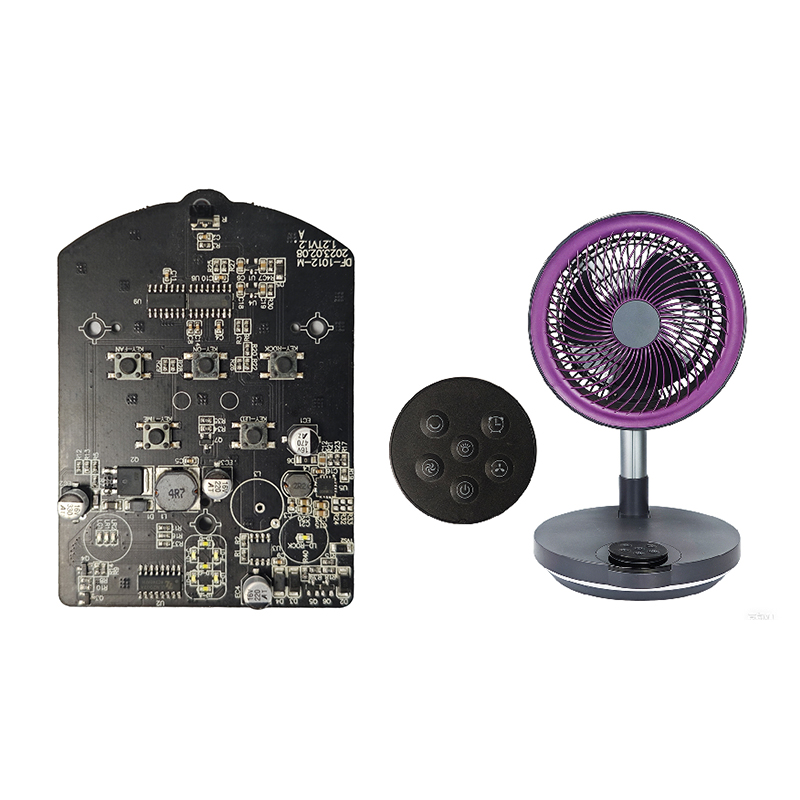

循环扇PCB方案

功能描述:
1、 旋钮往右边旋转,可开启一档、二档、三档,蓝灯常亮。
2、 旋钮往左边旋转,可开启一档、二档、三档并摇头,蓝灯常亮。
3、 旋钮停止中间位置,风扇停止转动。
4、 充电亮红灯灯,充满熄灭。
5、 边充电边开风扇,优先亮蓝灯,风扇停止转动后亮红色充电指示灯。
6、 智能档位——当风扇处于三档(含摇头)时电池电压低于 6.4V,风扇自动跳到第二档,提高续航时间。当电池电压提升至 7.4V 时,恢复三档,蓝灯常亮。
7、 低电提示——电池电压低于 6.4V 时,蓝灯慢闪提示,低于 6V 时风扇停止工作,蓝灯快闪 5 下后熄灭。
TYPE-C 充电:输入 5V2A(max),电池端 1A max
待机电流:小于 10uA
风扇电压:12V;步进电机电压:5V
低电提示:低于 6.4V 蓝灯闪烁,低于 6V 自动关机
指示灯:充电红灯,风扇档蓝灯
